Entenda quando os cilindros compactos são indicados para espaços reduzidos, quais aplicações industriais utilizam esse atuador e o que avaliar antes da escolha
Encontrar espaço para instalar componentes pneumáticos nem sempre é simples, em máquinas com estruturas fechadas, dispositivos de montagem ou projetos que concentram diferentes mecanismos em uma área reduzida, alguns atuadores convencionais podem ocupar mais comprimento do que o disponível.
Nessas situações, os cilindros compactos surgem como uma alternativa para realizar movimentos lineares utilizando uma construção que favorece instalações com restrição de espaço, essa característica é especialmente útil em operações que precisam combinar força pneumática, deslocamento controlado e menor comprimento de montagem.
Isso não significa, porém, que todo projeto com pouco espaço deve utilizar um cilindro compacto. Curso, diâmetro, pressão disponível, carga, montagem e frequência de acionamento continuam sendo fatores essenciais para que o componente seja compatível com a máquina e com o processo.
O que diferencia os cilindros compactos em uma aplicação industrial?

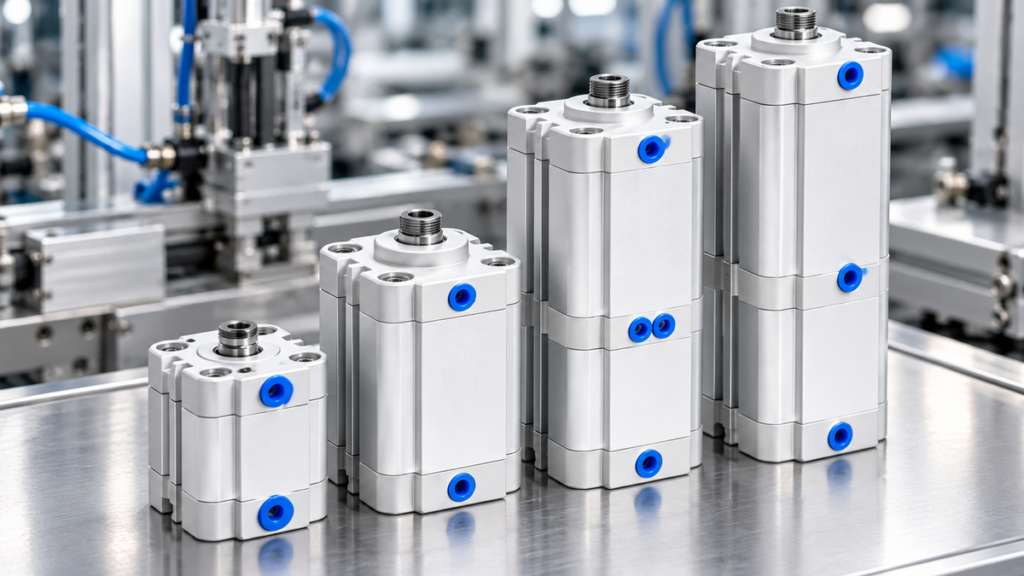

Os cilindros compactos são atuadores pneumáticos desenvolvidos para executar movimentos de avanço e retorno com menor comprimento de instalação quando comparados a configurações mais convencionais de cilindros.
Na prática, isso permite acomodar o atuador em máquinas, dispositivos e estruturas em que o espaço disponível ao longo do eixo de movimentação é limitado. Essa característica explica porque o cilindro pneumático compacto aparece com frequência em projetos que precisam aproveitar melhor o espaço interno da máquina sem abandonar o acionamento pneumático.
O benefício não deve ser analisado apenas pelo tamanho físico, o cilindro precisa continuar oferecendo curso e força compatíveis com a função que será executada. Um modelo compacto que cabe perfeitamente na estrutura, mas não atende à carga necessária ou ao deslocamento exigido, não resolve a aplicação.
Por isso, a definição deve partir das necessidades do equipamento e não somente das dimensões externas do componente.
Temporizador Autonics: como escolher o modelo certo
Quando o espaço reduzido realmente justifica o uso de um cilindro compacto?
Existem projetos em que alguns centímetros disponíveis para instalação podem definir se determinado atuador poderá ou não ser incorporado ao sistema. É comum encontrar esse cenário em máquinas que possuem vários mecanismos trabalhando próximos uns dos outros ou em equipamentos originalmente projetados com dimensões bastante restritas.
Nesse contexto, um cilindro pneumático para espaço reduzido pode facilitar a integração porque ocupa menos comprimento dentro da estrutura. Também pode ser uma alternativa em modificações e melhorias de máquinas existentes.
Em um retrofit, por exemplo, nem sempre é possível alterar bases, chapas, estruturas ou outros conjuntos apenas para acomodar um novo atuador. O cilindro compacto industrial permite avaliar uma configuração de montagem mais curta, desde que suas características sejam adequadas ao movimento necessário.
Ainda assim, espaço não deve ser o único argumento para a escolha, a pergunta correta não é apenas “esse cilindro cabe?”, mas também “esse cilindro consegue realizar o movimento esperado nas condições reais da operação?”
Onde os cilindros compactos podem ser utilizados?
A combinação entre movimento linear e tamanho reduzido permite utilizar cilindros compactos em diferentes etapas de máquinas e processos automatizados. Uma das aplicações possíveis está nos dispositivos de fixação, o atuador pode participar de mecanismos utilizados para prender, liberar ou posicionar uma peça durante determinadas etapas da produção.
Outro uso está no posicionamento de componentes, principalmente quando o deslocamento necessário é relativamente curto e precisa ocorrer dentro de uma estrutura limitada.
Em sistemas de prensagem leve, o cilindro também pode ser utilizado para realizar movimentos de aproximação e aplicação de força, sempre considerando a carga e as características específicas do processo.
A alimentação e a movimentação de peças constitui outra possibilidade, movimentos de avanço, retorno, empurramento ou direcionamento podem ser executados por um atuador pneumático compacto quando há compatibilidade entre o curso e a operação.
Máquinas com arquitetura compacta também podem utilizar esse tipo de componente em sistemas internos que precisam dividir espaço com sensores, guias, válvulas, conexões e outros elementos da automação pneumática industrial.
Essas aplicações mostram que o conceito de compacto não está ligado a uma única função, o fator determinante é conseguir atender ao movimento necessário dentro das limitações físicas e operacionais do equipamento.
Espaço disponível não é o único critério de escolha
Escolher cilindros compactos apenas pelas dimensões externas pode gerar incompatibilidades durante a montagem ou até problemas de desempenho durante a operação.
O primeiro ponto é compreender o movimento que precisa ser executado, o curso necessário indica a distância que a haste deverá percorrer. Escolher um curso abaixo do necessário impede que o mecanismo alcance sua posição final, enquanto uma especificação inadequada também pode dificultar a integração física no equipamento.
O diâmetro do êmbolo está diretamente relacionado à capacidade de geração de força. Portanto, precisa ser analisado considerando a carga movimentada e a pressão utilizada pelo sistema.
A pressão de trabalho também precisa ser compatível com as condições do circuito pneumático disponível na máquina, outros pontos importantes incluem:
- espaço disponível para instalação, considerando o cilindro e os componentes conectados;
- tipo de fixação, conforme bases, suportes e estrutura existentes;
- frequência de operação, principalmente em máquinas com elevado número de ciclos;
- sensores, conexões e acessórios, que também precisam ser compatíveis com o conjunto;
- características da carga, considerando o movimento que será realizado.
Analisar essas informações em conjunto reduz a possibilidade de selecionar um componente que tenha o tamanho correto, mas não corresponda às exigências da aplicação.
Onde comprar rele Wago? Conheça a Omni Automação
Como escolher curso e diâmetro do cilindro compacto?
Dois dos principais dados utilizados na especificação de um cilindro compacto são curso e diâmetro. O curso está relacionado diretamente ao deslocamento, se um dispositivo precisa movimentar determinado elemento entre duas posições, a distância entre esses pontos é uma das referências para a seleção.
Já o diâmetro está relacionado à força que o atuador pode gerar sob determinada pressão. Na prática, quanto maior a exigência de força da operação, mais importante se torna analisar corretamente essa relação entre diâmetro, pressão disponível e carga.
Isso é relevante porque duas aplicações com o mesmo espaço físico podem exigir cilindros completamente diferentes. Um pequeno mecanismo de posicionamento, por exemplo, possui necessidades distintas de um sistema utilizado para realizar uma prensagem leve.
O espaço pode ser semelhante, mas a carga e o esforço exigidos mudam. Por esse motivo, a seleção de cilindros compactos para automação industrial deve considerar o processo que será executado e não somente as dimensões disponíveis no equipamento.
O tipo de montagem também influencia a escolha
Outro aspecto importante é compreender como o cilindro será instalado, a posição dos pontos de fixação, a disponibilidade de espaço ao redor do componente e a geometria da estrutura interferem diretamente na integração.
Em projetos novos, é possível desenvolver suportes considerando as características do atuador escolhido. Em uma manutenção ou reposição, porém, normalmente existe uma estrutura pronta que precisa ser respeitada.
Nesses casos, medidas, pontos de fixação e posição das conexões devem ser avaliados com atenção.
Os acessórios também fazem parte dessa análise, sensores utilizados para identificar posições, conexões pneumáticas e outros componentes instalados ao redor do cilindro precisam caber na área disponível e trabalhar de maneira compatível com o conjunto.
Cilindro compacto em reposições: cuidado com componentes apenas visualmente semelhantes
Na manutenção industrial, encontrar um cilindro com formato semelhante ao componente instalado não significa necessariamente que ele poderá substituí-lo. Diferenças aparentemente pequenas podem inviabilizar a montagem ou alterar o funcionamento, dois cilindros compactos podem ter aparência bastante parecida mas apresentar variações de curso, diâmetro, rosca, fixação, conexões e compatibilidade com acessórios.
É por isso que a reposição deve partir da identificação do componente e das características da aplicação.
Quando o código está disponível, ele pode ajudar na identificação. Quando essa informação não está legível ou não pode ser encontrada, fotos, medidas e características do cilindro instalado podem contribuir para a análise.
Também vale verificar a função executada pelo atuador, saber qual movimento ele realiza, qual carga está envolvida e como ele está montado ajuda a evitar a compra de um componente apenas fisicamente semelhante.
Na Omni Automação, demandas de reposição podem ser analisadas considerando códigos, fotos, dimensões e informações da aplicação, buscando direcionar a cotação para uma solução compatível com a necessidade apresentada.
Bornes Wago valem o investimento? Entenda
Cilindros compactos também podem facilitar projetos de retrofit
Projetos de modernização de máquinas frequentemente precisam conciliar componentes novos com estruturas que permanecerão no equipamento, nem sempre existe liberdade para ampliar suportes ou reorganizar todo o conjunto mecânico.
Nesse contexto, um cilindro pneumático compacto pode ser considerado quando existe a necessidade de incorporar ou substituir um movimento linear em uma área fisicamente limitada.
A análise, entretanto, deve seguir os mesmos princípios de uma nova aplicação. É necessário avaliar: curso, força, pressão, montagem, frequência de acionamento e acessórios necessários.
O objetivo não deve ser simplesmente encaixar um componente menor na estrutura, mas garantir que a solução consiga cumprir a função esperada dentro do processo.
Como a Omni Automação auxilia na escolha de cilindros compactos?
A Omni Automação atua há 25 anos no mercado de automação industrial, fornecendo componentes para automação, pneumática, sensores, conexões, fontes, ferramentas e diferentes aplicações industriais.
No fornecimento de cilindros compactos, o atendimento pode considerar informações técnicas relacionadas à aplicação para ajudar na identificação do componente adequado.
Entre os pontos que podem ser avaliados estão: curso, diâmetro, pressão de trabalho, tipo de fixação, espaço disponível, características da aplicação e compatibilidade com acessórios.
Esse suporte também é importante em processos de reposição, especialmente quando o profissional possui apenas o cilindro instalado, um código, algumas medidas ou registros fotográficos do componente.
A proposta é reduzir o risco de adquirir um item aparentemente semelhante, mas incompatível com as condições reais da máquina. Se sua empresa precisa instalar ou substituir um cilindro compacto, entre em contato com a Omni Automação.
Apresente informações sobre a aplicação, medidas, código ou fotos do componente instalado e solicita uma cotação de cilindros compactos com suporte técnico especializado.
